金型ができるまで(製造工程)

受注・設計

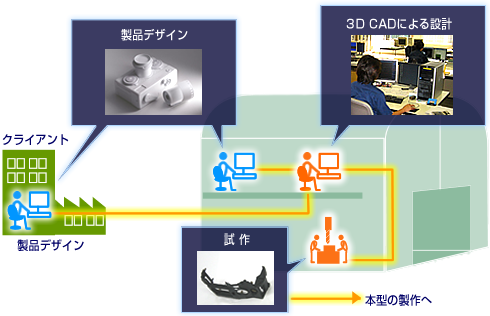

受注後、クライアントと綿密に打ち合わせをおこなったうえで、製品デザインを基に最新の3D CAD(3次元CAD)により、立体的な製図作成から金型作成のシミュレーション・試作をおこない、後に本型を製作します。短時間で製作することが可能です。
社内外と光ファイバーによる通信網を完備しているので、大容量のデータのやり取りも高速でスムーズにおこなえます。


主要CAD/CAM
スペース E
(NTTデータエンジニアリング)
GRADE ,EWSシステム
  (NTTデータエンジニアリング)
キャドシアス (CADCEUS)
CATIA V5
(ダッソーシステムズ)
TOOLS
  (グラフィックプロダクツ)

製作・加工

  •  CADで作成した設計データは社内LANを通じてCAMに送られ、マシニングセンタなどの加工機を動かします。
  •  CAMシステムによる操作とマシン制御のプロフェッショナルによるNC・CNC加工により、精密な切削加工が可能です。
  •  グラファイト加工は専用の加工機でおこなっており、精度の高いグラファイト電極・治具を製作しています。
  •  精密なグラファイト電極を用いた放電加工により、細密かつ複雑な金型の製作が可能です。
  •  美しい製品は美しい金型から生まれます。機械だけではなく、熟練した技術者の手による研磨・仕上げ作業により細部まで美しい金型を製作しています。
主要加工設備
高速立形マシニングセンタ
  V77L・V55・V33 (牧野フライス)
高速横形マシニングセンタ
a81・A77E
(牧野フライス)
立形マシニングセンタ
  FNC106・FNC128・FNC1017 (牧野フライス)
グラファイト加工機
  SNC64・SNC86・SNC106・
V56GRAPHITE(牧野フライス)
精密平面研削盤
  PSG-95DX OKAMOTO
放電加工機
  (ピカ放電)EDGE3S・EDNC65S
EDNC-64H (牧野フライス)
細穴加工機
   CDH-2A/3A (アステック)
ワイヤー放電加工機
  (高精度水中)U53K
(大形水中)U86 (牧野フライス)
ダイスポッティングプレス
  SDP-1301-100 型締圧力 100t
SDP-2015-200 型締圧力 200t

検査

完成した金型・グラファイト電極・治具は精密な検査設備を使って検査したうえで納品いたします。

主要検査設備

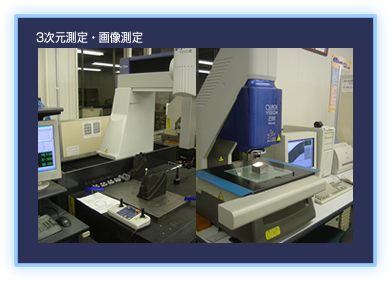

CNC3次元測定機
  Crysta-Apex C776 (Mitsutoyo)
CNC画像測定機
  QV-PRO (Mitsutoyo)
3次元レイアウトマシン
  (東京貿易)

3次元測定機は、測定する対象の寸法や幾何学量を座標値に変換します。任意の3次元曲面の精度の高い形状測定も可能です。

納品

受注から検査まで弊社社内で一貫しておこなうことで徹底した品質管理をおこない、高品質・短納期の金型製作を実現しています。
